边墙风机

边墙风机

  • 发布日期:2021-06-28 15:26:30 总浏览:1572
  • 边墙风机
  • 边墙风机
  • 边墙风机
  • 边墙风机

    一、产品介绍
河北华强科技开发有限公司DWEX/DWSP型边墙风机具有*佳的性能和耐久力,适用于相对清洁空气的排风。



工作范围:风量可达8600m³/H,静压可达200Pa

**的前掠型叶片采用*新的空气动力学实验结果优化,该叶型渐进地切入空气,叶片曲面光滑流畅并保持流线型,在与空气脱离时叶片外缘倾角减少了脱离紊流,从而在尽量扩大排风量的同时保证低噪音。

在设计过程中进行了充分的应力分析,通过补强筋降低了叶片末端振幅,防止叶片变形断裂。

方形外壳设计,优质镀锌钢板耐腐蚀,可以方便地安装在混凝土墙,砖墙或压型钢板墙面上。

免润滑型外转子电机性能稳定可靠,减少了传动损失,降低了机器重量。由于电机直接置于气流之内,保证散热良好,延长了电机寿命。

可选配防雨罩以及防虫网、风阀。

    二、命名规范

    DWEX-250D4-0.06
① ② ③
①型号:DWEX:低噪音直接驱动型轴流式边墙排风机。

DWSP:低噪音直接驱动型轴流式边墙送风机。

②风机尺寸:名义叶片直径为250毫米。D4:380V四极电机 E4:220V四极电机

③电机功率:0.06kw

    三、选配件

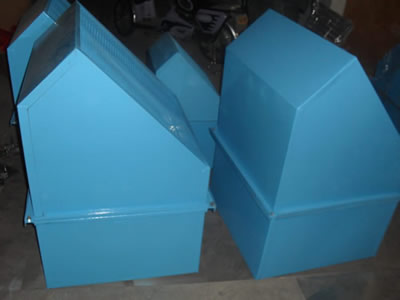

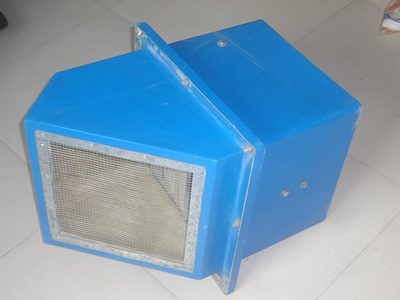

    1、45°或90°防雨罩

防止雨水进入厂房内部,不能与百叶同时使用。出风品侧配置有防虫网防止夜晚飞虫进入厂房内。排风机推荐使用45°型,送风机推荐90°防雨罩以防止送风带水。

2、重力式止回风阀

带有法的铝制止回风阀重量轻,阻损小,开启灵活,重力式复位简单可靠。

    四、性能参数以及尺雨表

    五、安装详图


    六、边墙风机的固定

    1、混凝土墙或砖墙

建议按照样本推荐的“边墙留洞尺寸”预留安装孔,将风机嵌入后在风机与墙体之间填充发泡剂进行修整找平并防水。

2、彩钢板压型墙面

建议在开洞部位根据开洞尺寸设置上下两道过梁和立柱,在其间嵌入风机,并且在风机与墙体之间填充发泡剂修整找平并防水,也可根据实际情况采用三角型支撑架或丝杆吊装。

    七、产品技术规范

    1、风机类型

边墙轴流式送/排风机应采用钢制前掠式叶片,叶片应使用加强筋降低局部应力,确保在钢性支撑条件下振动速度峰值低于4.5mm/s,振动幅度峰-峰值低于0.9X105(um/RPM)。叶片与电机应整体通过静态和动态平衡,达到国际标准ISO-1940规定和G2.5水平。

2、风机外壳

风机外壳应为镀锌钢板制成的正方型,电机支撑结构应坚固并避免风机运转时产生共振。在室内一侧应装有防护网以防止异物卷入。

3、电机

应当使用外转电机,防护等级IP54,等级F,温升B级。电机应当是免润滑免维护的。电机应当位于气流之内以便得到充分冷却。

4、标牌

**固定的铝制标牌上应冲压有清晰可辨的风机编号,型号和产品序列号(即每台机器的**身份证明),从而保证客户方便地查询配件的历史记录。

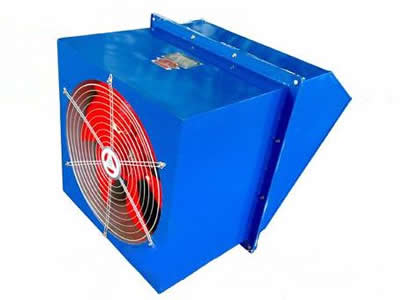

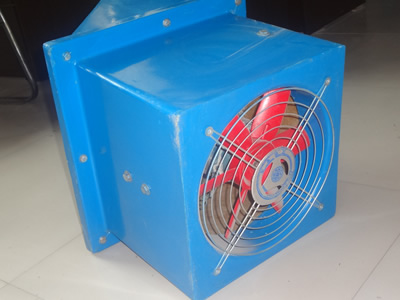

边墙风机采用**的前掠型叶片,低噪音的外转子风机专用电机直连传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或压型钢板墙面上。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便易用等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙式排风。

选购配件:可按需要选配防雨罩(一般为45°);防虫网(夜间可防止昆虫循灯光飞入车间);重力式止回风阀(可确保车间在风机不开时候保持关闭)。订货时注明。
